Máquina de unión de alambre de aluminio con cuña
Artículo: Máquina de unión de cables ultrasónica
Número de modelo: ACEY-3753A
Orden (Moq): 1 juego
Cumplimiento: Certificado CE
Paquete: Caja de madera contrachapada
Origen del producto: China
Garantía: un-año de garantía con soporte de por vida
Pago: T/T, Western Union, PayPal, Ali Trade Assurance
Número de modelo: ACEY-3753A
Orden (Moq): 1 juego
Cumplimiento: Certificado CE
Paquete: Caja de madera contrachapada
Origen del producto: China
Garantía: un-año de garantía con soporte de por vida
Pago: T/T, Western Union, PayPal, Ali Trade Assurance
Envíeconsulta
Introducción del producto
Máquina de unión de alambre de aluminio con cuñaSuministros
Descripción de productos

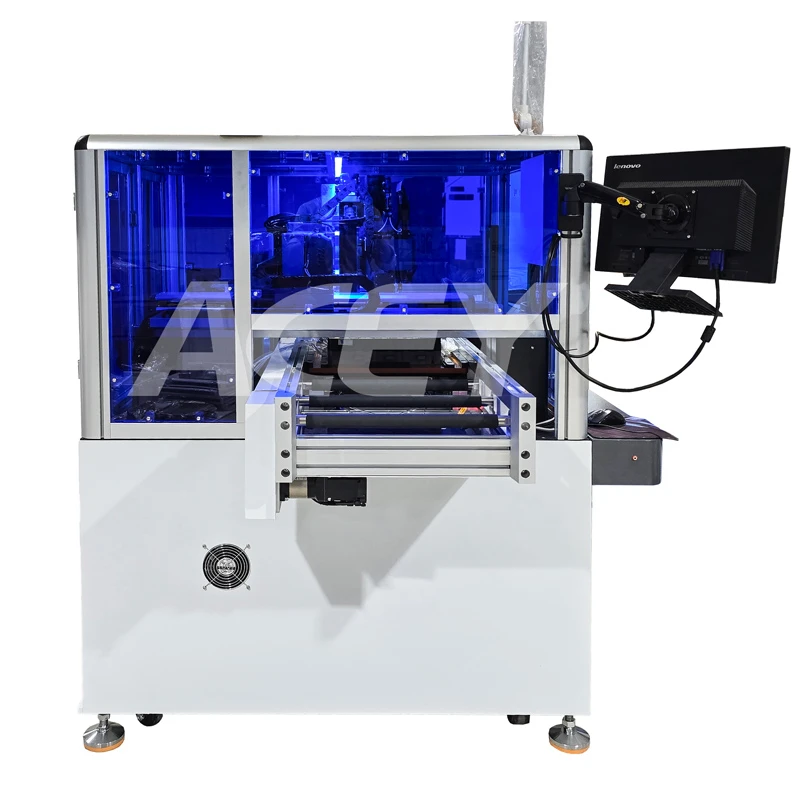

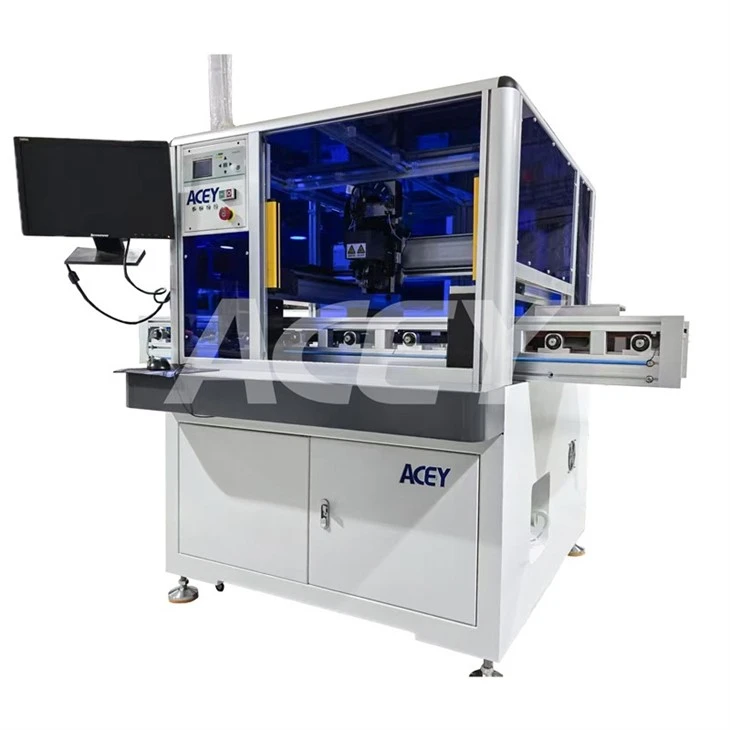

La máquina automática para unir cables ACEY-3753A es un sistema de soldadura de alta precisión diseñado para el ensamblaje de baterías eléctricas, baterías de almacenamiento de energía y varios módulos de baterías de iones de litio. Se utiliza principalmente para crear conexiones confiables entre barras colectoras de aluminio y pestañas de batería.
Ventajas
1. El proceso comienza con la carga manual en la estación frontal, seguida del reconocimiento y posicionamiento automático, unión automatizada y descarga manual en la estación posterior.
2. Este sistema de ensamblaje está diseñado-a medida para unir productos de batería-específicos del cliente y no es una máquina de uso-general.
3. La adaptación para su uso con otros productos requiere modificaciones basadas en las necesidades reales de la aplicación.

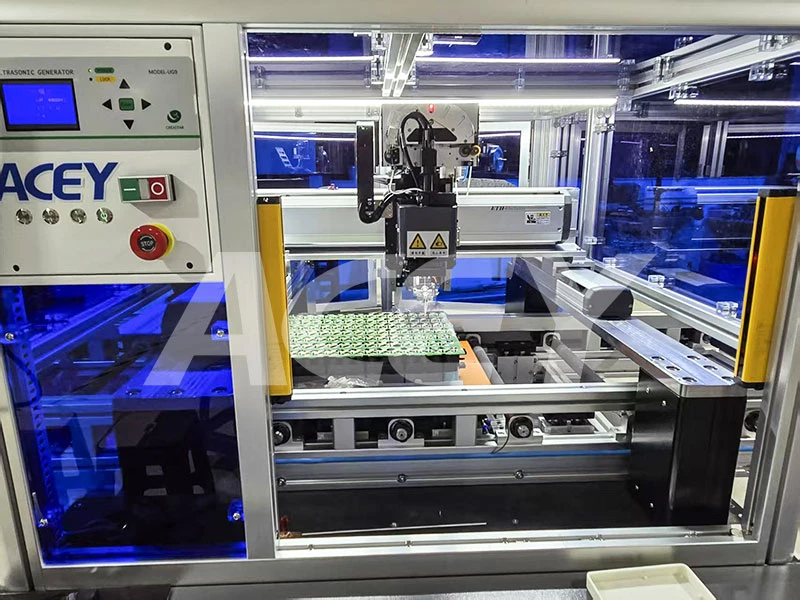

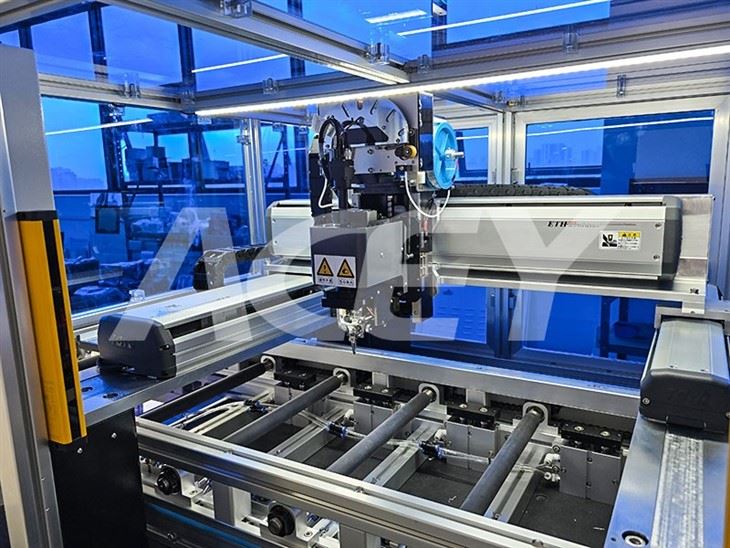

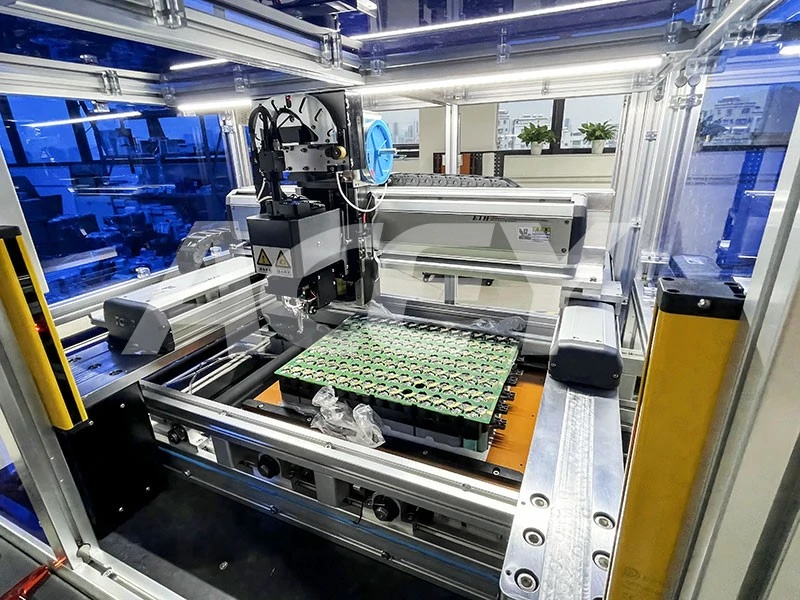

4. La estructura de la máquina comprende un conjunto de bastidor, un mecanismo de alimentación XYZC, una unidad de alimentación automática, un sistema de suministro de alambre, un módulo de sujeción y posicionamiento de accesorios, un conjunto de cabezal de soldadura y una consola del operador.
5. Los ejes X, Y y Z son accionados por husillos de bolas de precisión, logrando una precisión de posicionamiento repetido dentro de ±0,02 mm y una precisión de posicionamiento angular dentro de ±1 grado.
6. Una computadora industrial combinada con una tarjeta de control de movimiento impulsa los servomotores dedicados, lo que ofrece una operación fácil de usar-, mantenimiento simplificado, una interfaz intuitiva y parámetros ajustables digitalmente para una mayor flexibilidad.
7. El control automático de la presión de soldadura y la salida ultrasónica de alta-potencia garantizan una calidad de soldadura consistentemente estable y confiable.
8. La capacidad de soldadura de doble-punto (primera y segunda soldadura) reduce significativamente la resistencia de la unión y mejora la confiabilidad en la unión de componentes de potencia de áreas-grandes.
9. Las abrazaderas-de liberación rápida y el arranque con un-botón permiten a los operadores un manejo manual de materiales seguro y eficiente.
10. Diseñado con flujo de material de izquierda-adentro, derecho-fuera, el sistema se puede integrar en líneas transportadoras de estaciones múltiples para conexión directa a los procesos de producción.
Especificación
| Fuente de alimentación | 220VAC±10%, 50Hz, la tasa de consumo máxima es de aproximadamente 1200W |
| potencia ultrasónica | 0~30W, cambio automático entre primera y segunda soldadura |
| El eje X-adopta piezas importadas-la precisión de posicionamiento repetido puede alcanzar ±0,02 mm, los ejes Y y Z-adoptan un husillo de bolas de precisión | |
| Diámetro del alambre de aluminio soldable. | 125~ 500um (5~20mil) |
| Área de trabajo | Eje XY: máximo: 400 × 400 (se puede personalizar según los requisitos del cliente) |
| Eje Z: máximo 100 mm. | |
| Eje C: más o menos 180 grados | |
| tiempo de ultrasonido | 10~500 ms, multi-canal |
| Presión de soldadura | 50~1200 g, multi-canal |
| Ángulo de soldadura | ±90 grados |
| Sistema de visión | El aumento del microscopio PR es 0,5 veces |
| lámpara de iluminación PRWW | Luz blanca, brillo ajustable. |
| Dimensiones generales | Aproximadamente 1500*2200*1650MM (largo x ancho x Alto) |
| Peso | Alrededor de 800 kg |
