Máquina apiladora de electrodos

Número de artículo: ACEY-SSM-C
Orden (Moq): 1 juego
Cumplimiento: Certificado CE
Paquete: Caja de madera contrachapada
Origen del producto: China
Garantía: Garantía de un año con soporte de por vida
Pago: T/T, Western Union, Paypal, Ali Trade Assurance

Envíeconsulta

Introducción del producto

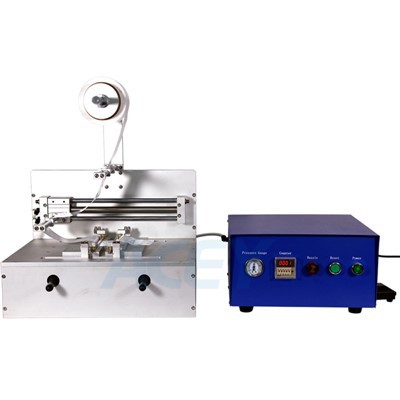

Máquina apiladora de electrodos semiautomática para celdas de bolsa

Descripción del Producto

La máquina apiladora de electrodos semiautomática para celdas de bolsa es un dispositivo que se puede aplicar al proceso de apilamiento de piezas polares de baterías de iones de litio. El proceso de carga manual de la película, posterior corrección de la posición de la pieza polar y laminación se completa automáticamente, lo que tiene las características de alta eficiencia de laminación y alta precisión. El diseño del equipo puede apilar celdas de 200*200 mm y se pueden lograr diferentes tamaños ajustando el accesorio, lo cual es muy adecuado para la investigación, el desarrollo y la producción de muestras de baterías laminadas de iones de litio. El equipo adopta un diseño de estructura en voladizo único, control automático de tensión constante de la película aislante de la bobina y control automático de corrección.

Características

El número de laminaciones se puede controlar automáticamente según lo preestablecido;
Al adoptar un diseño de compatibilidad, el cambio de tamaño de la batería se puede realizar ajustando el dispositivo de posicionamiento y el rango de ajuste es grande;
Control PLC, operación HMI, fácil de usar y mantener;
Las piezas polares se cargan manualmente, se posicionan automáticamente, el robot aspira las piezas automáticamente y las apila automáticamente;
Control automático de tensión constante servo del diafragma de material enrollado.
Control de corrección fotoeléctrica automática de diafragma.
Núcleo de bobinado de diafragma Núcleo de bobinado de 3 pulgadas, sujeción neumática del eje.
Control automático de tensión constante servo del diafragma de material enrollado.
Control de corrección fotoeléctrica automática de diafragma.

Especificación

N º de Modelo.	ACEY-SSM-C
Método de laminación Laminación en forma de Z
Método de operación	Alimentación manual, el manipulador recoge las pilas y automáticamente tira del diafragma.
Precisión y pulcritud de laminación Menor o igual a ±0.3 mm
Rango de laminación Batería mín. L62mm W46mm, Máx. L200mmW200mm, sin pestañas
Espesor de laminación máx.30 mm
El número de capas laminadas máx. Se pueden configurar 500
Diámetro del rodillo del diafragma Máx. 250 mm
Núcleo de bobinado de diafragma, núcleo de bobinado de 3 pulgadas, sujeción neumática del eje
Control automático de tensión constante servo del diafragma de material enrollado.
Control de corrección fotoeléctrica automática de diafragma.
Tensión de alimentación monofásica AC220V±10 por ciento (110 VCA se puede personalizar), frecuencia 50 Hz/60 Hz, potencia 0,6 KW
Fuente de aire {{0}}.5~0.8MPa aire comprimido
Entorno de uso La temperatura ambiente recomendada es de 25 ± 3 grados, la humedad es de 30 ~ 90 RH, sin vibraciones ni interferencias electromagnéticas.
Dimensiones	Largo 1100 mm x ancho 790 mm x alto 755 mm
Peso	300 kilos
