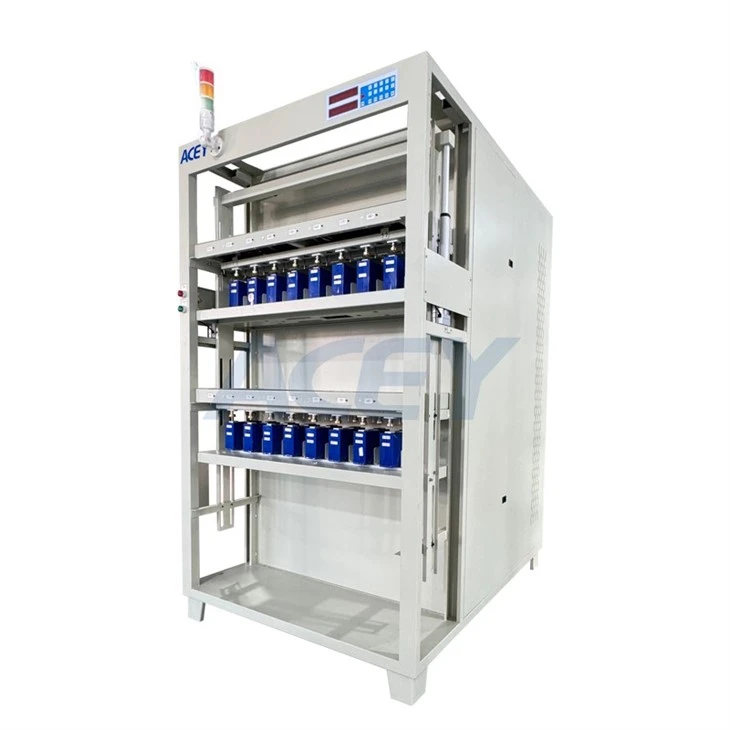

Clasificadora prismática de celdas de batería con retroalimentación de energía de 5V 300A 16 canales

Número de canales del equipo

Toda la máquina tiene 16 canales.

Dimensión exterior

Largo 750* ancho 1008* alto 1700mm

Color de la caja

Estándar gris / negro (personalizable)

Tipo de abrazadera

Pinza de cabeza plana (opcional con pinza de cocodrilo)

Forma de abrazadera

Abrazadera de sonda de celda de potencia

Espaciado de abrazaderas

Paleta de sujeción activa

Modo de control de canal

Cada canal se puede iniciar, detener, suspender, continuar y proteger de forma independiente.

Cada canal tiene voltaje y corriente constantes independientes. Circuito de control de hardware

La precisión de la corriente de carga y la corriente de descarga de cada canal se puede calibrar automáticamente mediante software.

Fuente de alimentación de trabajo

Trifásico cinco hilos AC380V土10%, 50Hz

factor de potencia

Mayor o igual a 0.99

Tasa de distorsión de corriente CA

Menor o igual al 2%

eficiencia de toda la máquina

Cargo mayor o igual al 75%

Eficiencia de conversión de la red alimentadora

Mayor o igual al 70%

Trabajo de consumo de energía.

Menor o igual a 29KW

Tasa de falla del equipo

<1%

Ambiente de trabajo

Temperatura -10~40 grados. Humedad relativa 80%

Modo de disipación de calor

Entrada de viento natural, escape hacia arriba.

Rango de medición de voltaje

CC 0~5 V

Rango de voltaje de la batería

Cargue CC 0~4,5 V; descarga CC 4,5 ~ 2 V

Rango de voltaje constante

CC 2 ~ 4,5 V

Precisión de voltaje

±(0.05% lectura + 0.05% lleno), relación de resolución 1mV

Estabilidad de voltaje

Menor o igual a (±1mV)

Rango actual

Carga CC 3000 mA-300A

Descarga CC 3000 mA-300A

Precisión actual

±(0.05% lectura + 0.05% lleno), relación de resolución 1mV

Estabilidad actual

Menor o igual a (±1mA)

modo de control

Control por computadora, puede controlar todo el gabinete con función de escaneo

Modo de comunicación

Comunicación del puerto 485s (tasa de puerto 57600)/TCP

Configuración del proceso

Se pueden configurar hasta 32 pasos y 256 ciclos

Modo de carga

Corriente constante; presión constante; corriente y presión constantes

Condiciones de corte de carga

Tensión, corriente, tiempo, capacidad, - △ v

Modo de descarga

Flujo permanente, potencia constante, resistencia constante.

Condiciones de corte de descarga

Voltaje, tiempo y capacidad.

Función de protección

Protección contra sobretensión, subtensión, sobrecorriente, subcorriente, exceso de capacidad, protección de apagado, recuperación de punto de interrupción de datos

Periodo de tiempo

0~3000 min/paso en min

Precisión del tiempo

Menor o igual a ±0.1%

Ciclo de inspección de muestreo

1s-60s opcional

Clasificación de baterías

Dividir según capacidad, tiempo, voltaje de circuito abierto, plataforma de descarga, etc.

Proceso de datos

Puede registrar voltaje, corriente, tiempo, capacidad, etc., calcular automáticamente la relación de carga de corriente constante, pérdida de capacidad, eficiencia de descarga, voltaje promedio, voltaje medio, proporcionar curva de datos y diagrama de ciclo; Puede generar archivos de datos en formato texto, Excel, Word o MDB.

Función básica del software.

1. El software admite varias conexiones, como continuación de pausa manual, continuación de apagado del software, corte de energía, desconexión en la comunicación del equipo, continuación de parada anormal;

2. Admite escaneo de códigos de barras, escaneo de códigos unidimensionales, códigos QR, escaneo de salto de canal, escaneo de carga y otros métodos de escaneo;

3. Almacenamiento de datos detallados de la prueba local, puede ver los datos de prueba actuales y los datos históricos de cada canal en cualquier momento, tiene datos y curvas correspondientes de dos maneras, admite informes de Excel en forma individual o por lotes, y puede configurar los datos automáticos de finalización de la prueba. exportar según la necesidad.

4. Apoyar la clasificación de capacidad y calificar la clasificación de baterías;

5. Apoye el juicio calificado después de la prueba y juzgue los resultados de aprobación de acuerdo con la capacidad del ciclo especificado, el voltaje, el tiempo y otra información;

6. Admite protección de varios pasos y voltaje global, corriente, protección anormal de temperatura y alarma anormal, admite sobrecarga del paquete de baterías, prueba de protección contra sobredescarga;

7. Canal de soporte paralelo (según equipamiento);

8. Conversión de unidades de soporte;

9. Admite almacenamiento en segundo plano del servidor de bases de datos o acoplamiento MES;

10. Protección del software fuera de línea;
